在雙齒輥破碎機的生產中，分離收集裝置適用于石料及礦料產量化的篩選，與雙齒輥破碎機聯合作業，節約了從單機破碎到單機篩分的工作時間，大大提高了工作效率。在設計分離收集裝置時，需合理設計其各主要參數，包括篩孔數、篩面尺寸、滾筒體的厚度、滾筒篩的轉速等。

（1）篩孔數

分離收集裝置的篩孔數可按下式計算：

Z=G.1000.1000/（3600λm）…………①，式中G是生產能力（t/h）；z是滾筒篩上孔數；λ是在同一秒內從篩孔掉下物料的系數，滾筒式可取1.0%~2.5%；m是顆粒平均質量。

（2）篩面尺寸

篩面尺寸的主要參數包括滾筒直徑D和長度L，由式①可知滾筒篩上孔數，把滾筒篩展開成平面，則孔數=排數x每排孔數，長度=（篩孔直徑x每排孔數）+（篩孔間隙x各排孔數），滾筒的圓周長度=（排數X孔數）+（排數x孔隙）。

（3）滾筒體的厚度

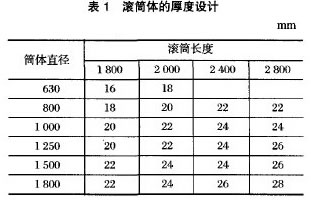

根據筒體直徑來確定滾筒體的厚度，在設計過程中參考表1進行設計。

（4）滾筒篩的轉速

滾筒篩的轉速是滾筒篩設計的前提條件。簡體的較高轉速使顆粒在達到筒體頂部時產生的離心力小于顆粒本身的重力，這樣才能保證顆粒在重力作用下自由落下，否則顆粒會緊貼在筒壁上無法分離，減少了篩分面積，甚至造成篩孔的完全堵塞。

滾筒篩的轉速應滿足：…………②，式中r是筒體半徑。
