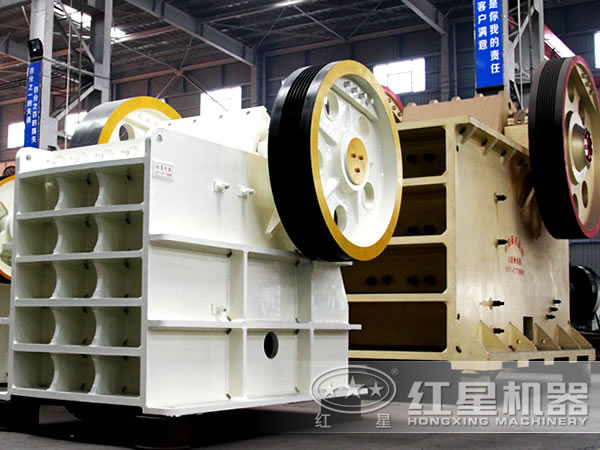

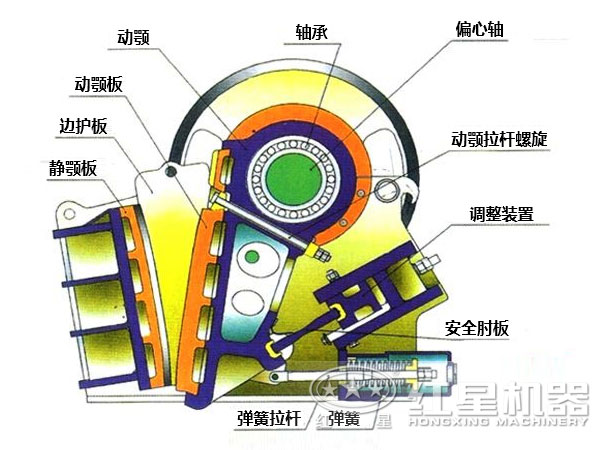

顎式破碎機的主要組成部分包括機架、工作機構、傳動機構、調節裝置、保險裝置和潤滑系統等。機架的重量占整機重量的很大比例，機架的結構合理性對顎式破碎機的使用壽命均有很大的影響。

顎式破碎機的機架類型

1、整體機架

整體機架一般由鑄件或鋼件焊接而成。整體機架體型大重量大，制造、安裝和運輸困難，不宜用于大型顎式破碎機，國內中小型破碎機多采用整體機架。

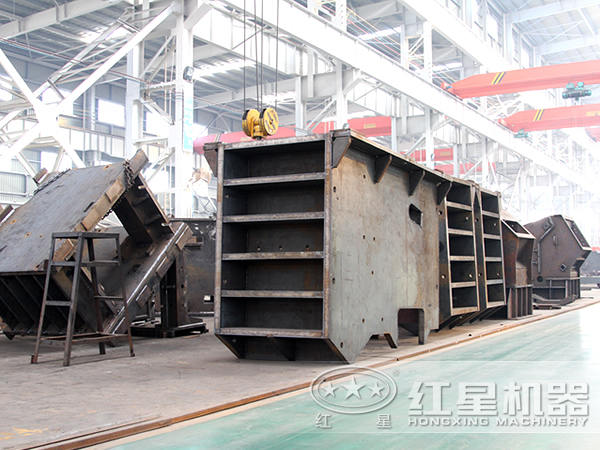

從制造工藝角度可以將整體機架分為整體鑄造機架和整體焊接機架。鑄造機架由鑄鋼或優質鑄鐵鑄造，優點是剛性好，但重量大、鑄造工藝較復雜，重量占顎式破碎機總重的50％。焊接機架焊接機架該機架各部分皆用厚的鋼板焊接制成。它具有重量輕、節省材料、制造周期短；缺點是剛性較差，占總重的30％ 左右。前者比后者剛性好，但是制造較為困難。后者便于加工制造，重量較輕，但是剛性較差，同時焊接質量要求較高。

1、組合機架

組合機架則由多塊鑄鐵或焊接件用嵌銷或螺栓聯接而成，組合機架可以拆解，方便加工、裝配、拆裝和運輸，主要用于運輸困難（如井下用的破碎機）地區的大型顎式破碎機。

組合機架有兩種形式：一種是通過架壁間的嵌銷和螺栓組合，另一種是焊接組合，它的剛性比嵌銷連接的組合機架要好些，都比較方便。

顎式破碎機機架的結構組成

1、機架前壁

機架前壁承受了破碎機的較大破碎力，是由一塊縱向墻板與幾塊橫向外側筋板組成，主要載荷由橫向筋板承受。

2．機架側壁

機架側壁必須滿足強度和剛度的要求。

3．機架后壁

機架后壁結構與前壁結構相似。

紅星機器不斷提高顎式破碎機機架的焊接技術和工藝，優化機架的結構設計，以機架設計結構簡單，重量輕，有足夠的強度和剛度為終目標。
